Description
產品規格 PRODUCT SPECIFICATION
應用：耐溫、耐壓、輕微腐蝕的液體
測量范圍：30米
過程連接：螺紋、法蘭
過程溫度：-40～130℃( 標準型 ) / -40～250℃( 高溫型 )
過程壓力：-0.1～4.0MPa
精度：±3mm
防護等級：IP67
頻率范圍：26GHz
電源：兩線制(DC24V)/四線制(DC24V/AC220V )
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / RS485 Mod bus
產品特點 PRODUCT FEATURES
● 天線尺寸小，便于安裝；非接觸雷達，無磨損。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得良好的效果。
● 高信噪比，即使在波動的情況下也能獲得優的性能。
● 高頻率適合測量固體和低介電常數介質。
產品原理 THE PRODUCT PRINCIPLE
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣群芸?，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

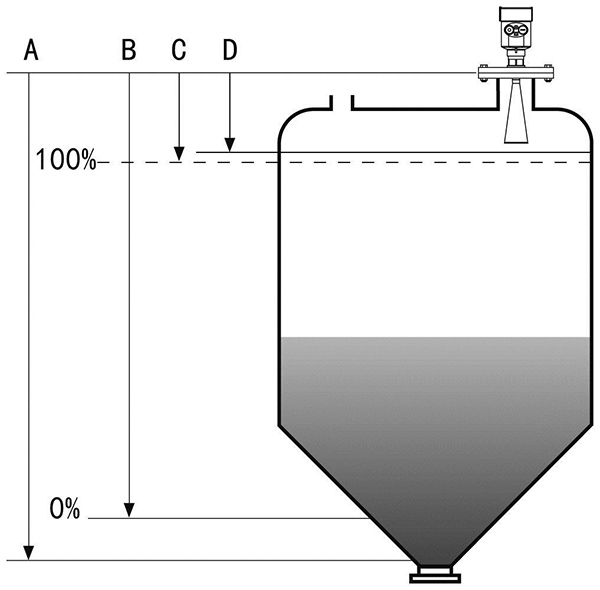

A：量程設定、B：低位調整、C：高位調整、 D：盲區范圍
測量的基準面是：螺紋底面或法蘭的密封面。
注：使用雷達物位計時，保證較高料位不能進入測量盲區（圖中D所示區域）。

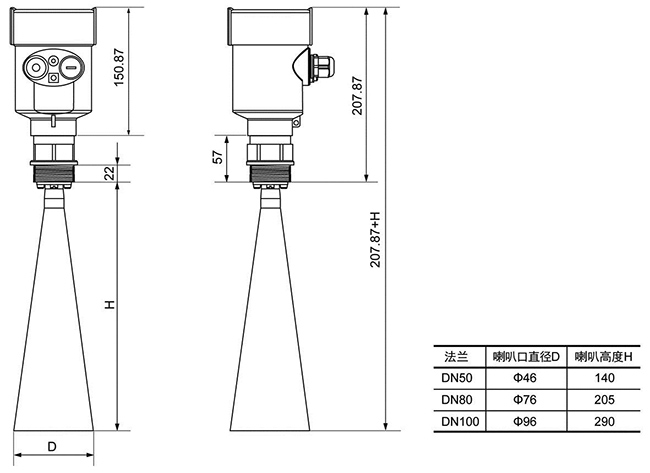

外觀尺寸 APPEARANCE OF SIZE
技術參數 TECHNICAL PARAMETERS
| 過程連接 | 螺紋 G1? ”A / 螺紋 1? ”NPT / 法蘭 | ||
| 天線型材 | 不銹鋼 / PTFE | ||
| 外 殼 | 外殼和外殼蓋之間的密封 | 硅橡膠 | |
| 外殼視窗 | 聚碳酸酯 | ||
| 接地端子 | 不銹鋼 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26) V DC |
| 本安型 | (21. 6～26. 4) V DC | ||
| 功耗 | max 22. 5mA / 1W | ||
| 允許紋波 | |||
| 隔爆型 | -<100Hz | Uss < lV | |
| - (100～100K) Hz | Uss < l0mV | ||
| (22. 8～26. 4) V DC | 兩線制 | ||
| (198～242) V AC | 四線制 / 110V AC 四線制 | ||
| 電纜參數 | 電纜入口／插頭 | 1個M20xl.5電纜入口 | |
| 1個盲堵M20xl.5 | |||
| 接線端子 | 導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～2 0) mA | |
| 通訊協議 | HART | ||
| 分辨率 | 1. 6μA | ||
| 故障信號 | 電流輸出不變 | ||
| 20. 5mA | |||
| 22mA； | |||
| 3.9mA | |||
| 積分時間 | (0～36)s，可調 | ||
| 盲區 | 天線末端 | ||
| ***大測量距離 | 80米 （固體型） | ||
| 30米 （液體型） | |||
| 微波頻率 | 26GHz | ||
| 通訊接口 | HART通訊協議 | ||
| 測量間隔 | 大約1秒（取決于參數設置） | ||
| 調整時間 | 大約1秒（取決于參數設置） | ||
| 顯示分辨率 | 1mm | ||
| 工作存儲及運輸溫度 | (-40～100) ℃ | ||
| 過程溫度（天線部分的溫度） | (-40～130)℃ | ||
| (-40～250)℃ | |||
| 相對濕度 | ? 95% | ||
| 壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
安裝要求 INSTALLATION REQUIREMENTS
安裝在直徑的1/4處或1/6處。
注：距離罐壁***小距離應為200mm。
注：①基準面；②容器中央或?qū)ΨQ軸
錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。
有料堆時天線要垂直對準料面。若料面不平，堆角大須***使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面。（由于傾斜的固體表面會造成回波衰減，甚至丟失信號的問題）
